Informacje ogólne

Odpowiedź na wysokie wymagania w zakresie funkcjonalności i designu. Zawiasy unoszone o działaniu wahadłowym, samodomykanie w końcowej fazie ruchu, śruby zlicowane z taflą szkła i w pełni regulowana pozycja 0°.
Okucia zaprojektowane zostały tak, by umożliwić montaż skrzydła szklanego bez użycia uszczelek, a korpusy zawiasów i łączników, wykonane ze stopu aluminium i cynku, gwarantują niezawodność i sprawność przez długi czas.
Zawiasy pozwalają na montaż skrzydła o wymiarach do 900 mm szerokości lub o wadze do 36 kg, co zostało potwierdzone w wewnętrznych badaniach zgodnych z obowiązującymi normami.



Szczegóły serii

  • unoszone zawiasy o działaniu wahadłowym
  • unoszony mechanizm zawiasu dodatkowo doszczelnia krawędź skrzydła, gdy jest ono zamknięte
  • śruby mocujące zawiasów licują się z taflą szkła, ułatwiając czyszczenie i konserwację kabiny prysznicowej
  • nośność do 36 kg odpowiada skrzydłu o wymiarach 900 x 2000 mm i grubości szkła 8 mm
  • okucia poddano wewnętrznym testom producenta, zgodnym z normą DIN EN 14428:2015 5.5.



Parametry techniczne

  • Grubość szkła: 8 – 10 mm
  • Szerokość skrzydła: do 900 mm
  • Waga skrzydła: do 36 kg

*podane wymiary maksymalne przy założeniu użycia 2 zawiasów i szkła grubości 8 mm

Do pobrania
Zawiasy
Opis
Numer ID
Pliki do pobrania

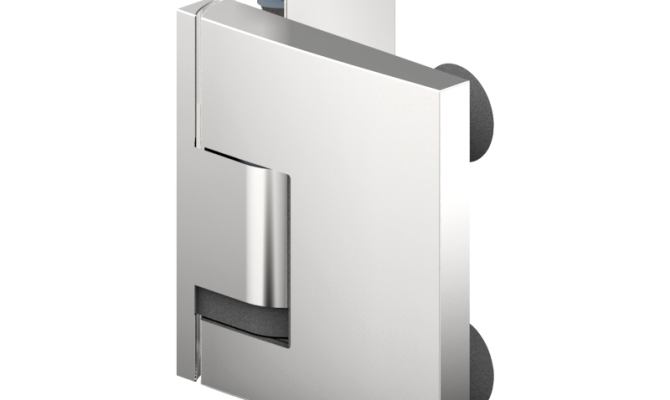

zawias wahadłowy podnoszony

ściana-szkło
stopka skierowana do wewnątrz
szkło 8-10 mm
waga max 36 kg

8390

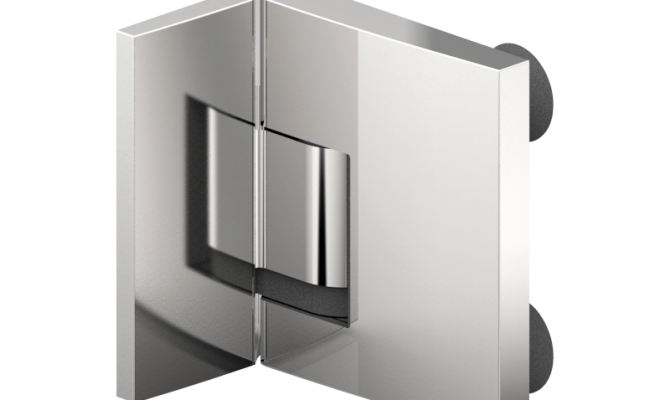

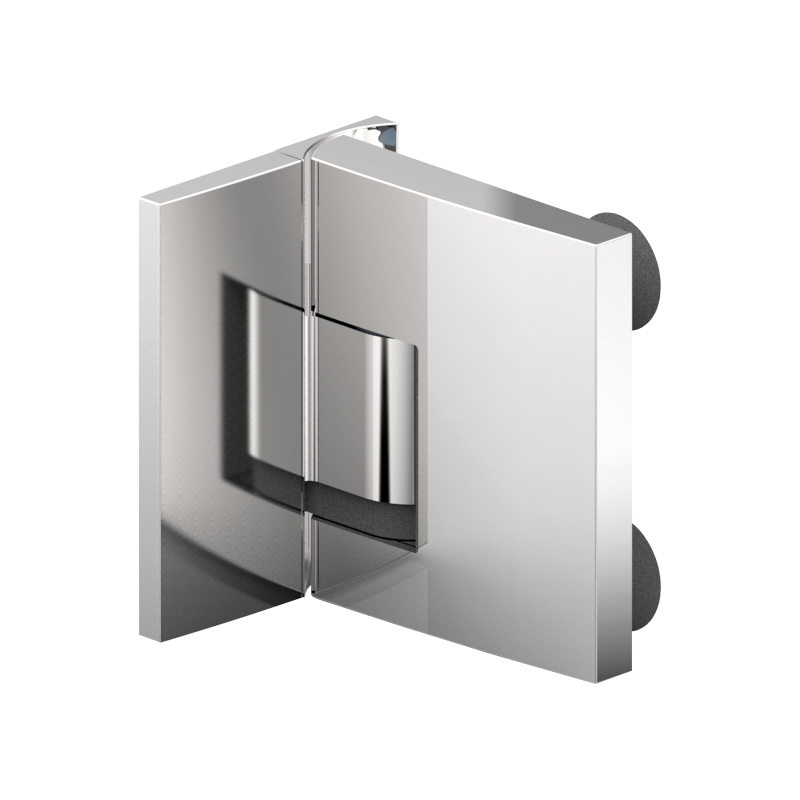

zawias wahadłowy podnoszony

ściana-szkło
stopka skierowana na zewnątrz
szkło 8-10 mm
waga max 36 kg

8391

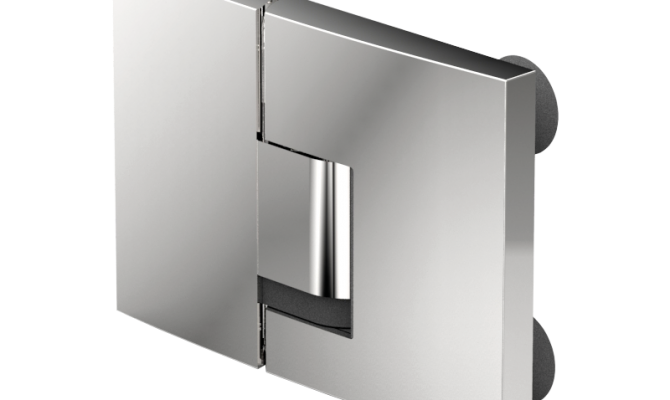

zawias wahadłowy podnoszony

szkło-szkło
szkło 8-10 mm
waga max 36 kg

8392

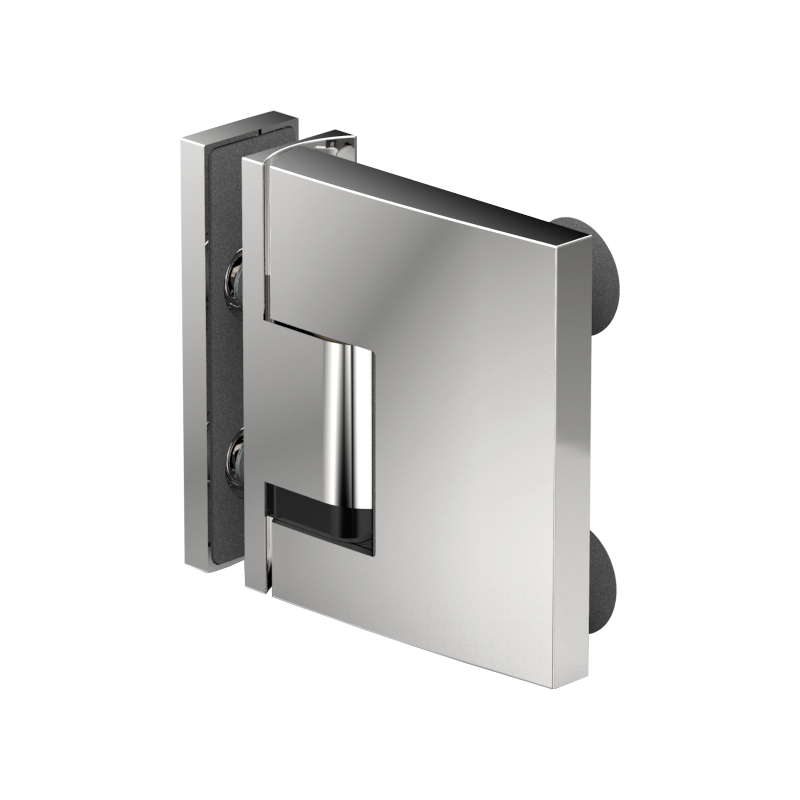

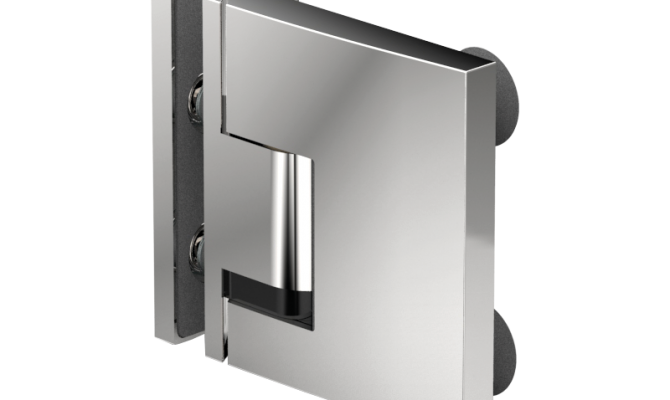

zawias wahadłowy podnoszony

szkło-szkło 90°
stopka skierowana na zewnątrz
szkło 8-10 mm
waga max 36 kg

8393
Łączniki
Opis
Numer ID
Pliki do pobrania

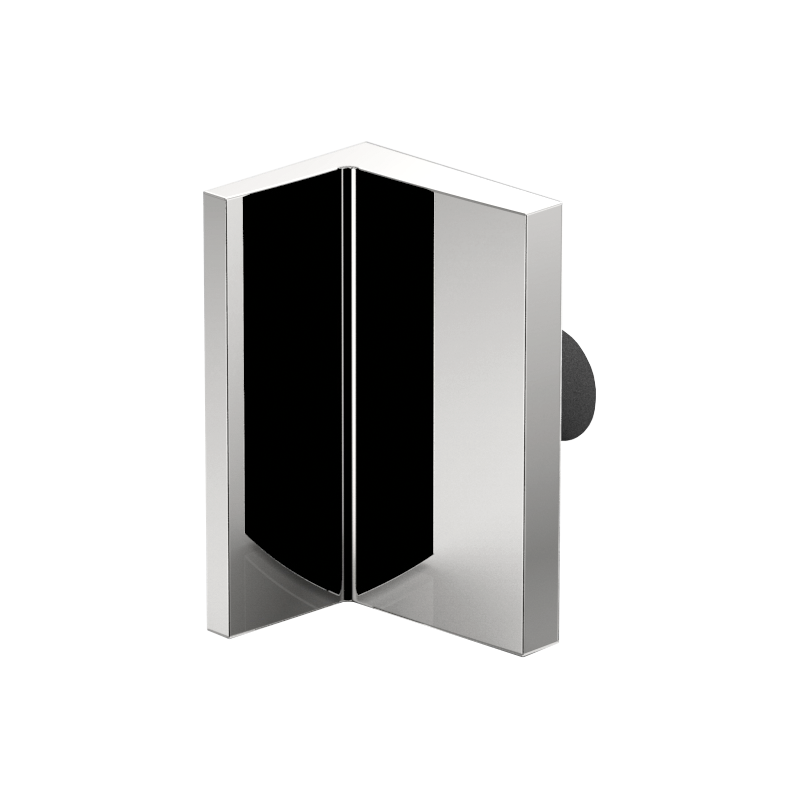

łącznik

ściana-szkło 90°
płytka na zewnątrz

8397
łącznik

ściana-szkło 90°
płytka wewnątrz

8398
łącznik

szkło-szkło 90°
płytka na zewnątrz

8399
