Informacje ogólne

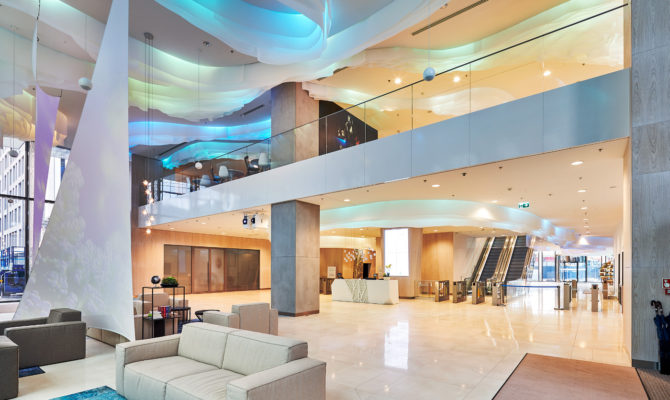

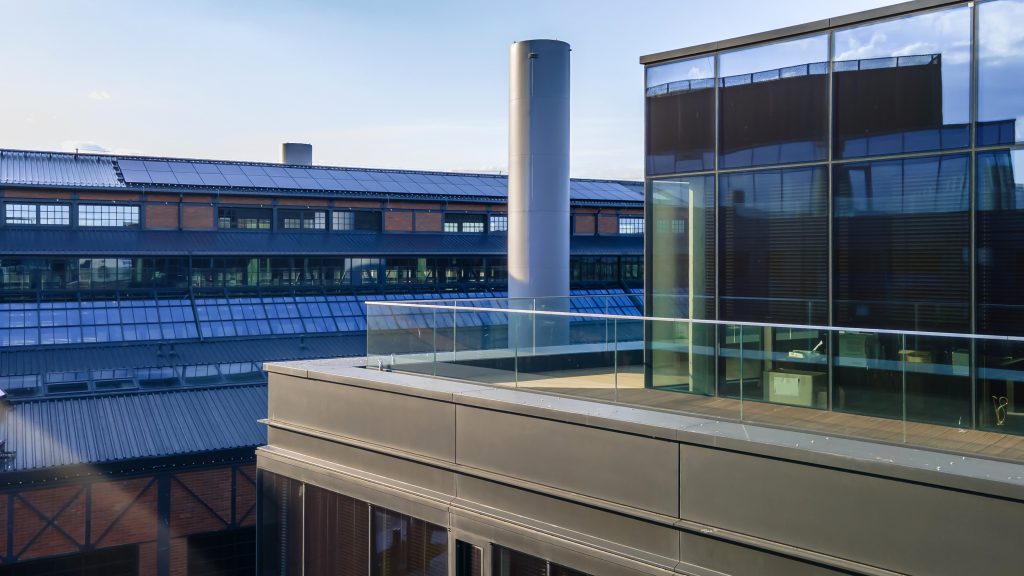

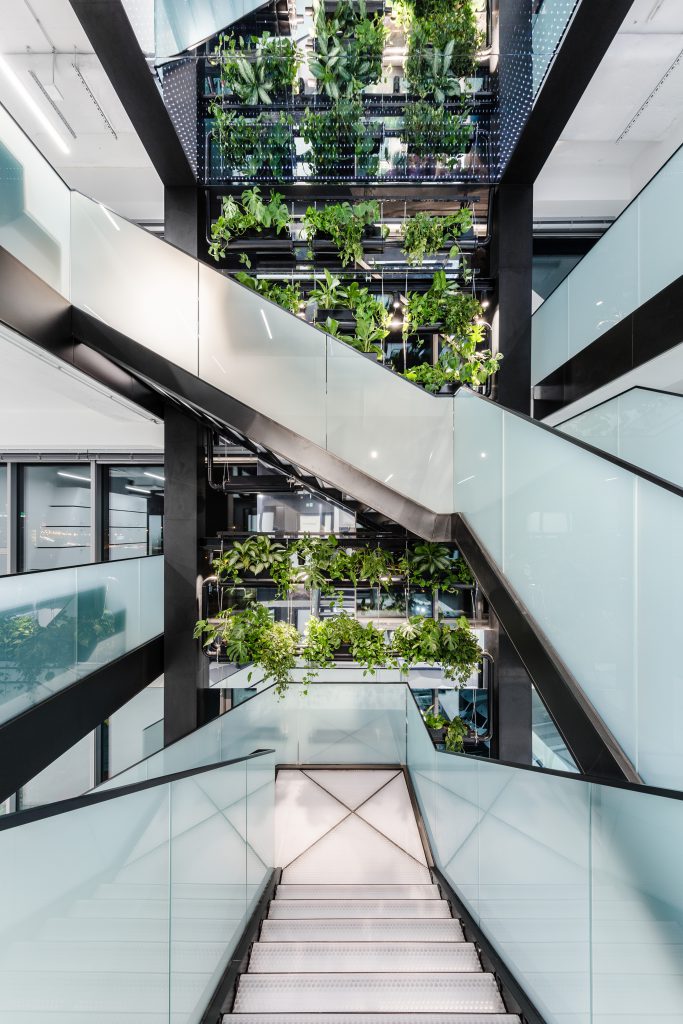

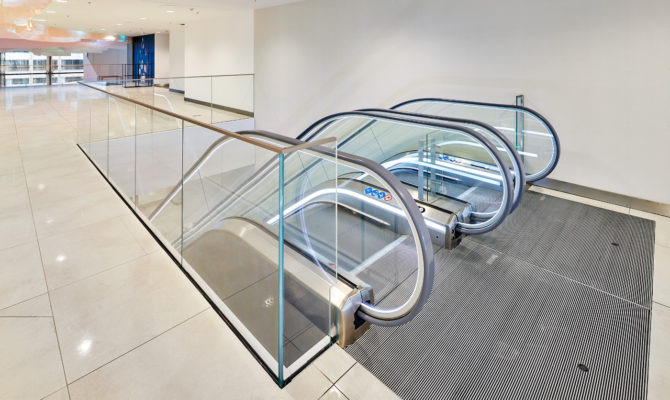

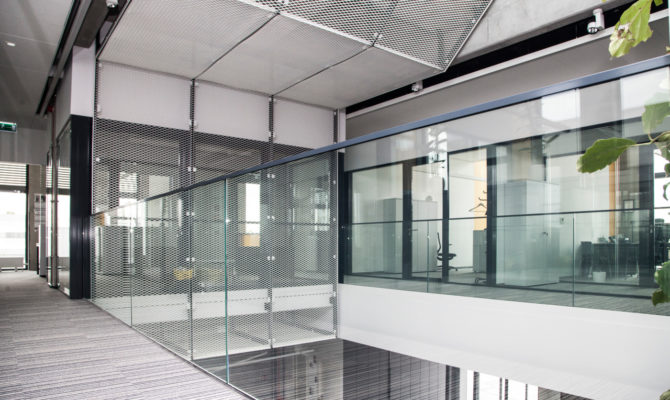

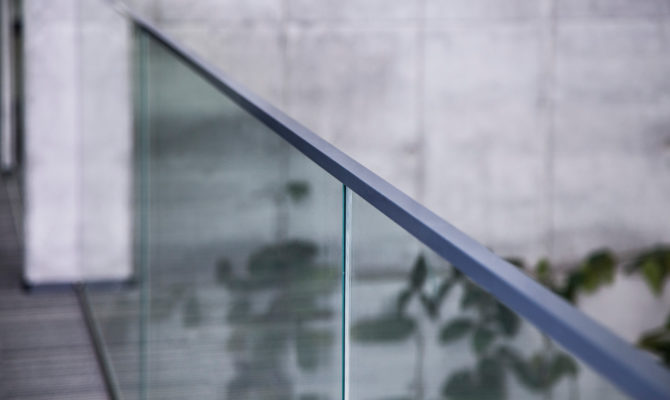

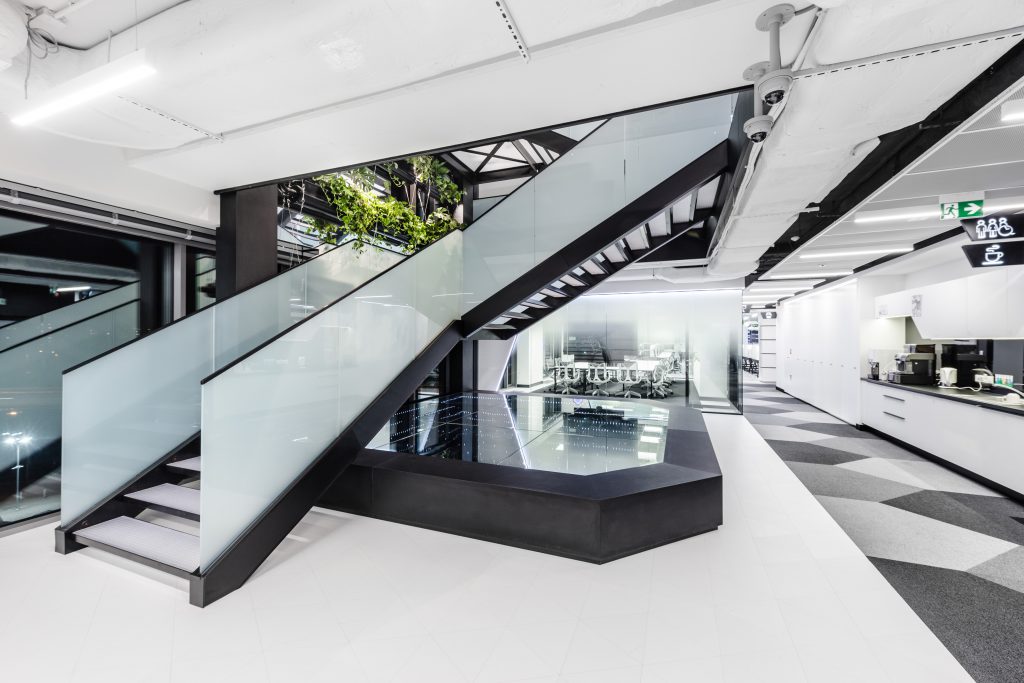

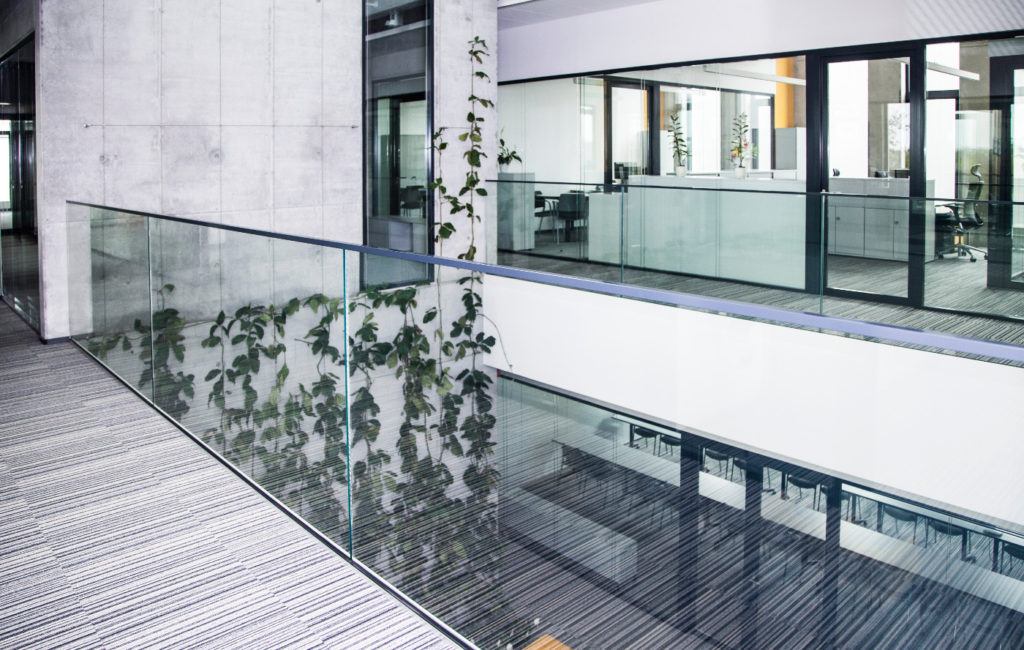

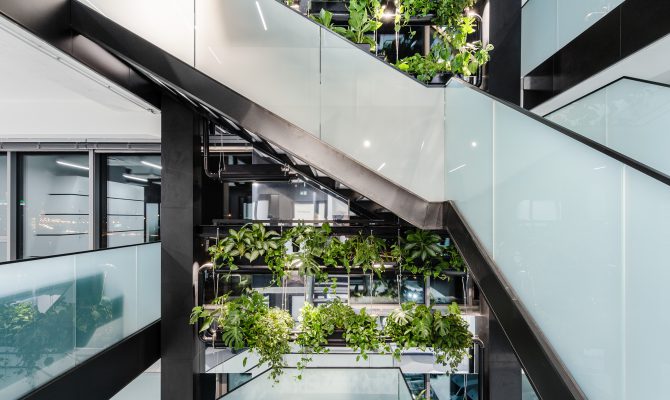

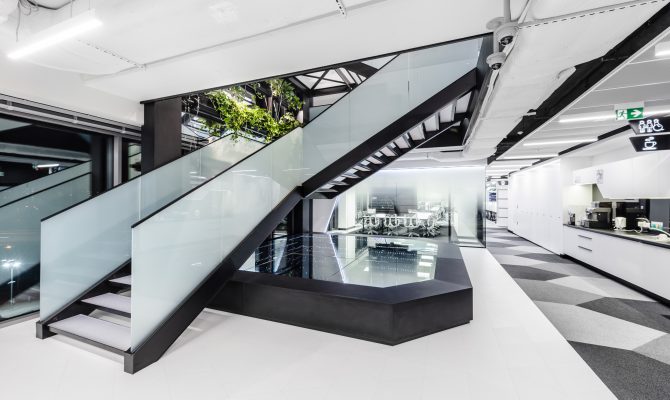

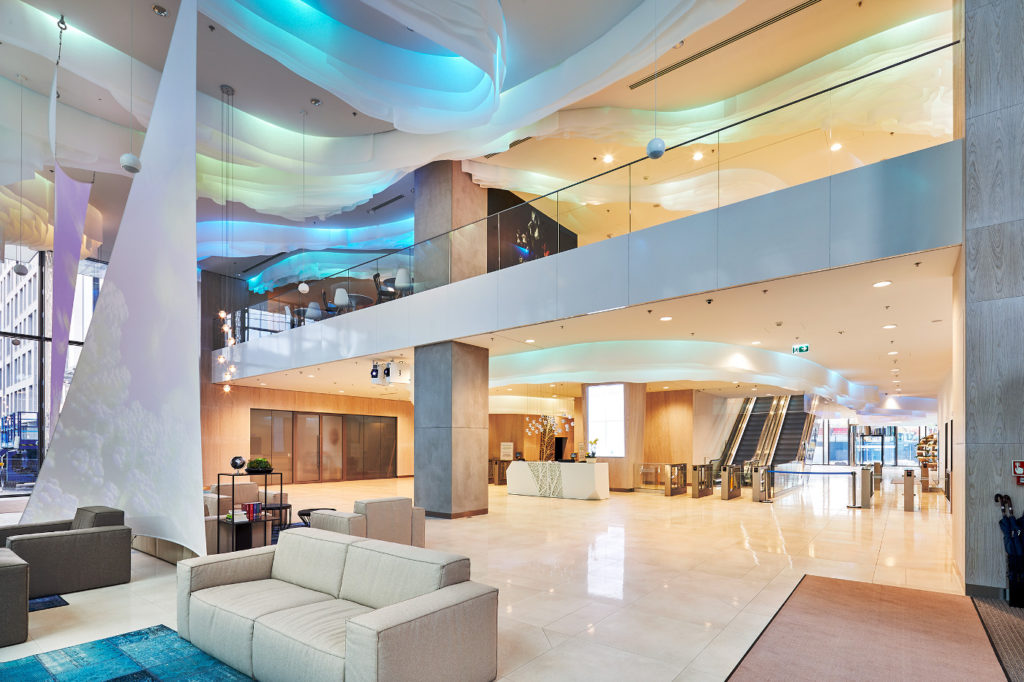

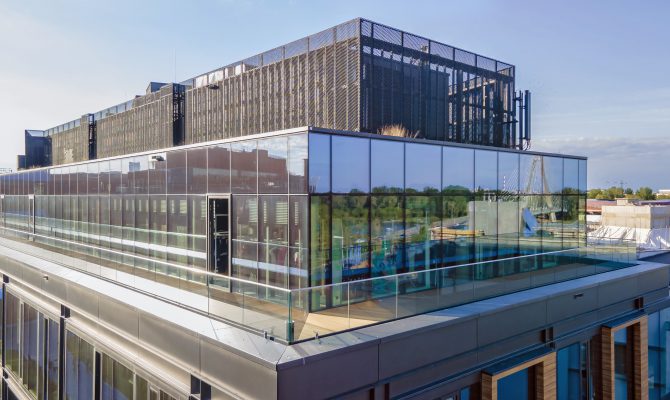

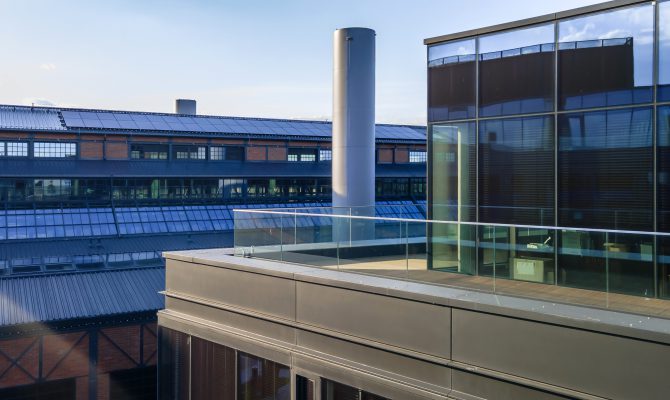

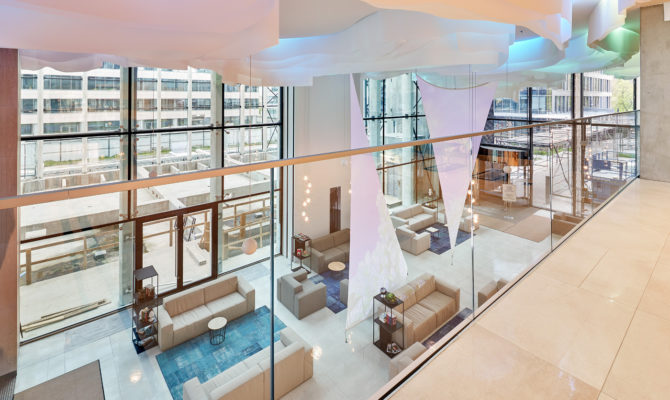

Aluminiowy system balustrad całoszklanych do biur i obiektów użyteczności publicznej. Do stosowania wewnątrz i na zewnątrz.
Szkło osadza się w aluminiowym profilu bazowym i mocuje specjalnymi klinami i podkładkami, od strony wewnętrznej. Montaż jest szybki, a balustrada – stabilna i wytrzymała.
Cztery rodzaje profilu bazowego pozwalają dopasować montaż do konstrukcji: na posadzce, z boku stropu, na krawędzi lub w wariancie łączonym.
System przebadano w Instytucie Techniki Budowlanej na obciążenie liniowe i uderzenie wahadłem (PN-EN 13049). Od 2022 roku balustrady szklane są znakowane znakiem budowlanym B na podstawie Krajowej Oceny Technicznej – GS Railing ma ITB-KOT-2021/1920.
Rodzaje montażu:

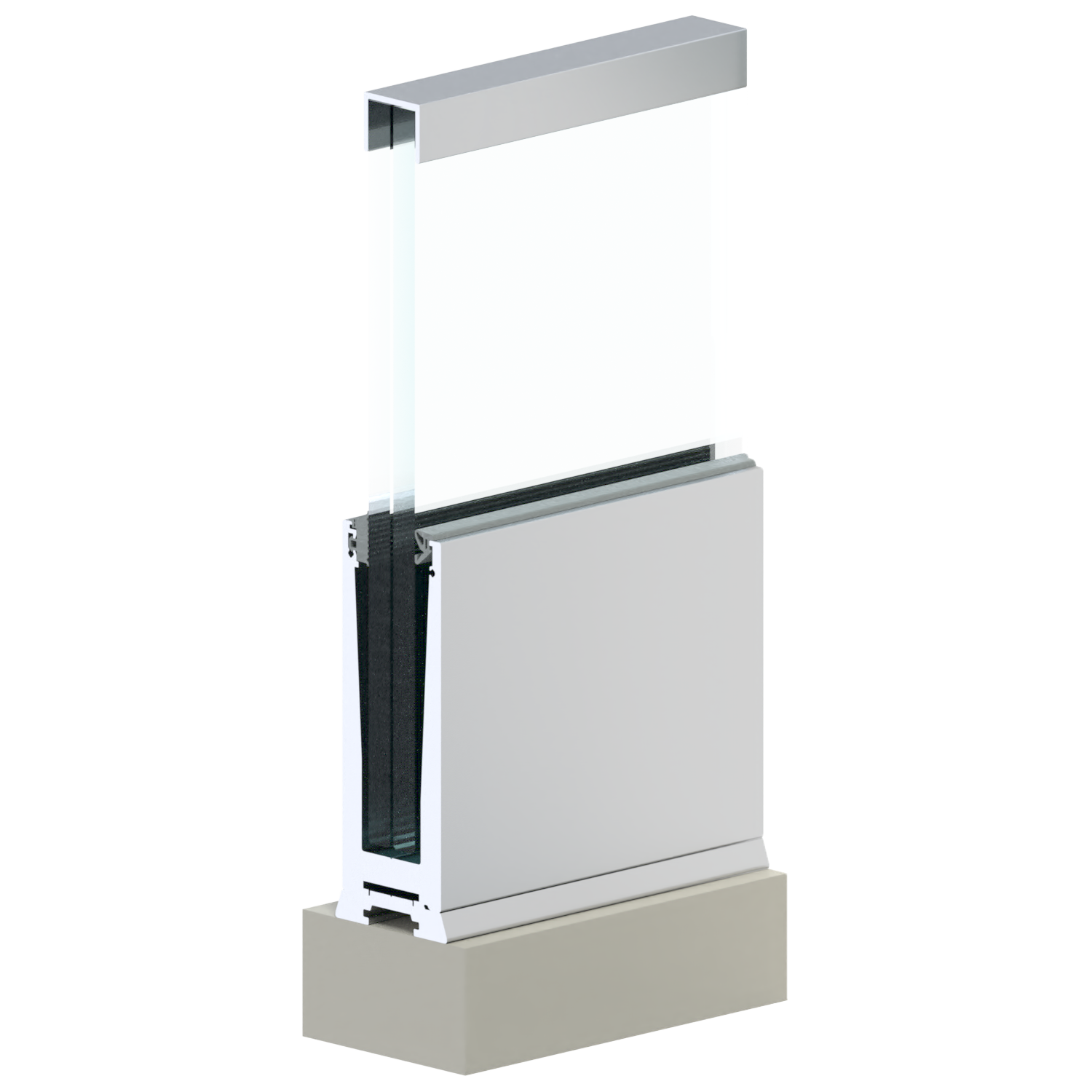

- TOP – profil na posadzce,

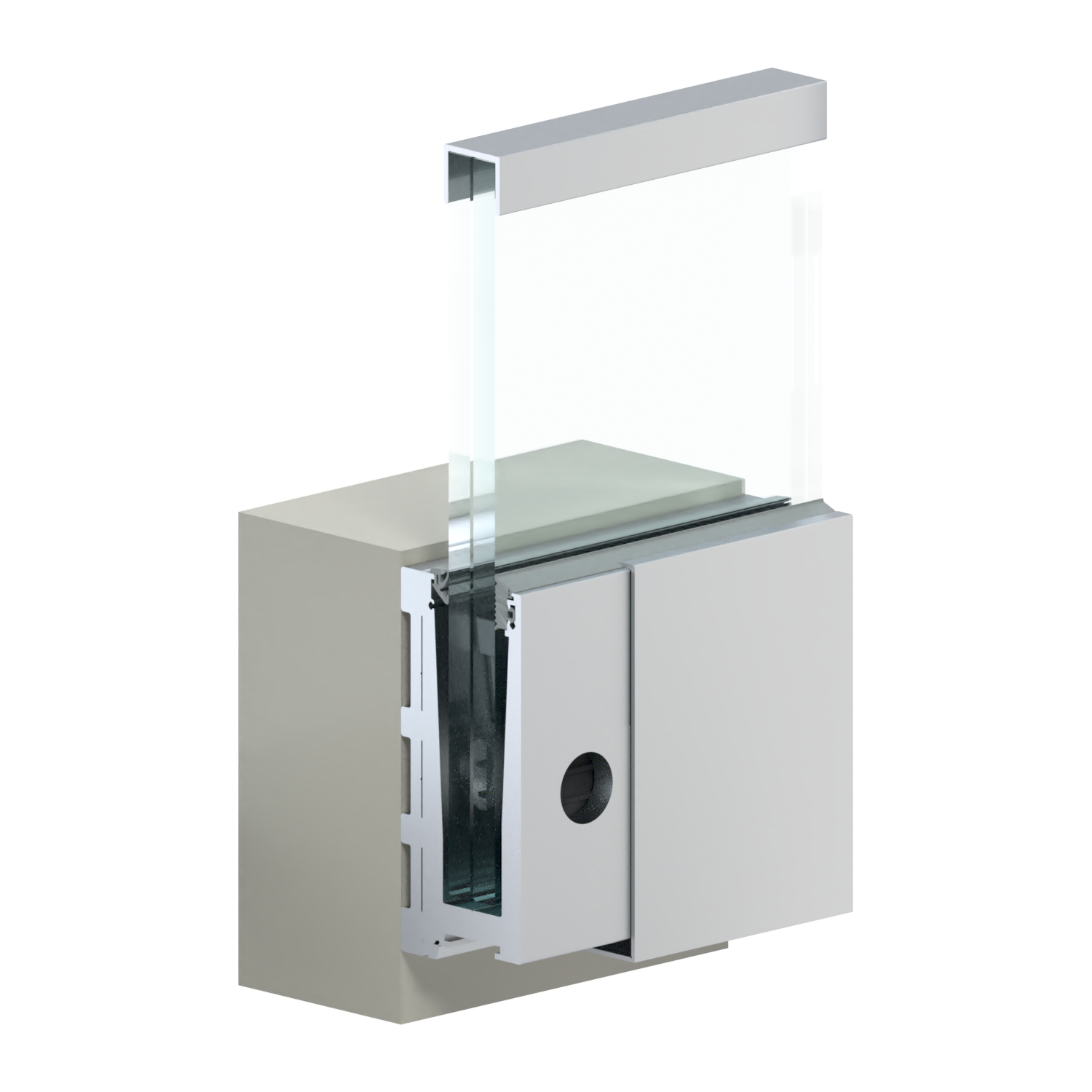

- SIDE – profil z boku stropu (także z konsolą),

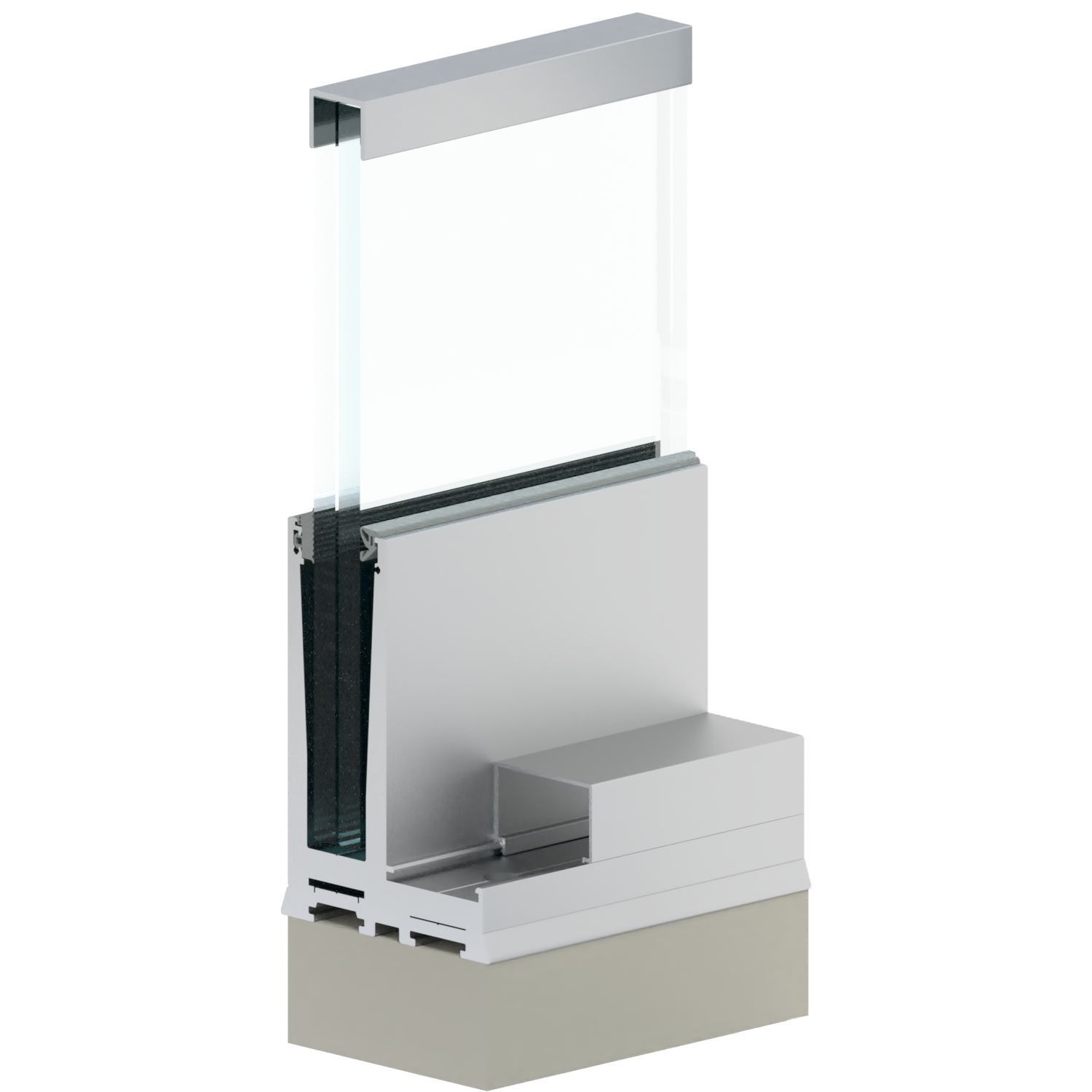

- EDGE – profil na krawędzi,

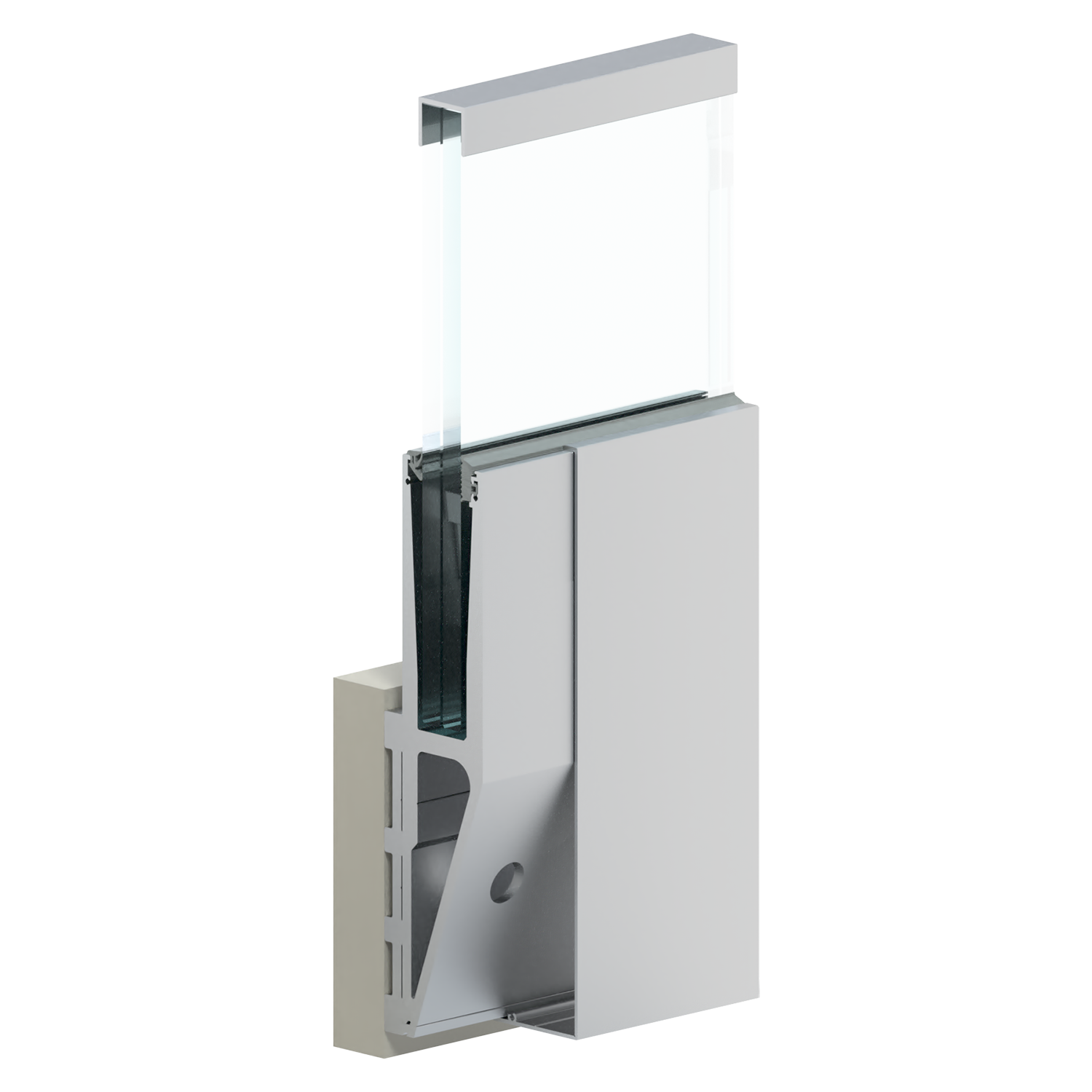

- SIDE EDGE – montaż boczny na krawędzi.
Główne cechy:
- obciążenie liniowe 1,0 kN/m
- szkło VSG ESG 88.2, 88.4, 1010.2, 1010.4
- wysokość do 1300 mm
- 4 rodzaje profilu bazowego, także z odwodnieniem
- montaż i mocowanie szkła od wewnątrz

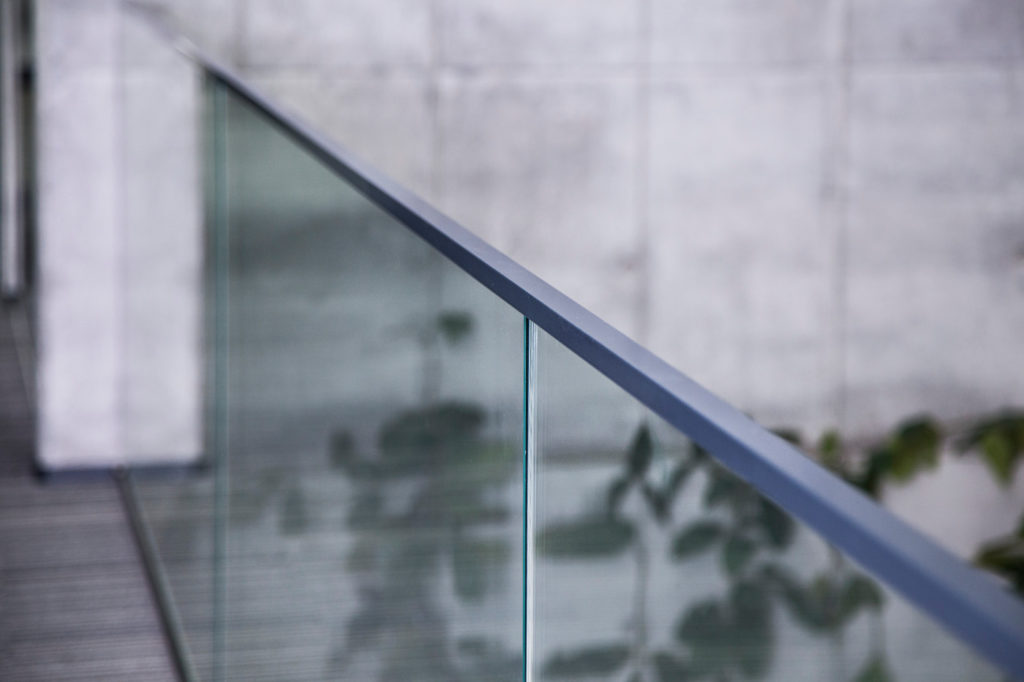

- dowolny pochwyt na górnej krawędzi: stal nierdzewna, aluminium, drewno
- ITB-KOT-2021/1920, znak budowlany B
Specyfikacja produktu:
| Kategorie pomieszczeń | A, B, C*, D |
| Wytrzymałość | 1,0 kN/m |
| Rodzaj szkła | VSG ESG 88.2, 88.4, 1010.2, 1010.4 |
| Wysokość max | 1300 mm |
| Materiał / wykończenie | aluminium anodowane / aluminium RAL |
| Dokument odniesienia | ITB-KOT-2021/1920 |
* z wyłączeniem C5 (pomieszczenia ogólnie dostępne dla tłumu)
