Informacje ogólne
Daszek szklany to nowoczesny element architektury: lekki, trwały i niemal niewidoczny na elewacji. Chroni wejście przed deszczem, a jednocześnie nie zasłania fasady i nie zabiera światła. W INTERFIT mamy kompletną ofertę okuć do daszków szklanych — do daszków cięgnowych oraz gotowe wsporniki daszków — do konstrukcji jedno- i wielotaflowych, montowanych na większości elewacji, także ocieplonych.

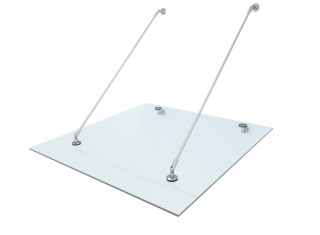

Daszek szklany na cięgnach
Tafla szkła mocowana jest na rotulach i podwieszona do ściany cięgnami ze stali nierdzewnej. Wszystkie elementy — rotule, cięgna, rozety, kotwy — wykonane są ze stali nierdzewnej AISI 304 i przeznaczone do szkła o grubości 10–21,52 mm.

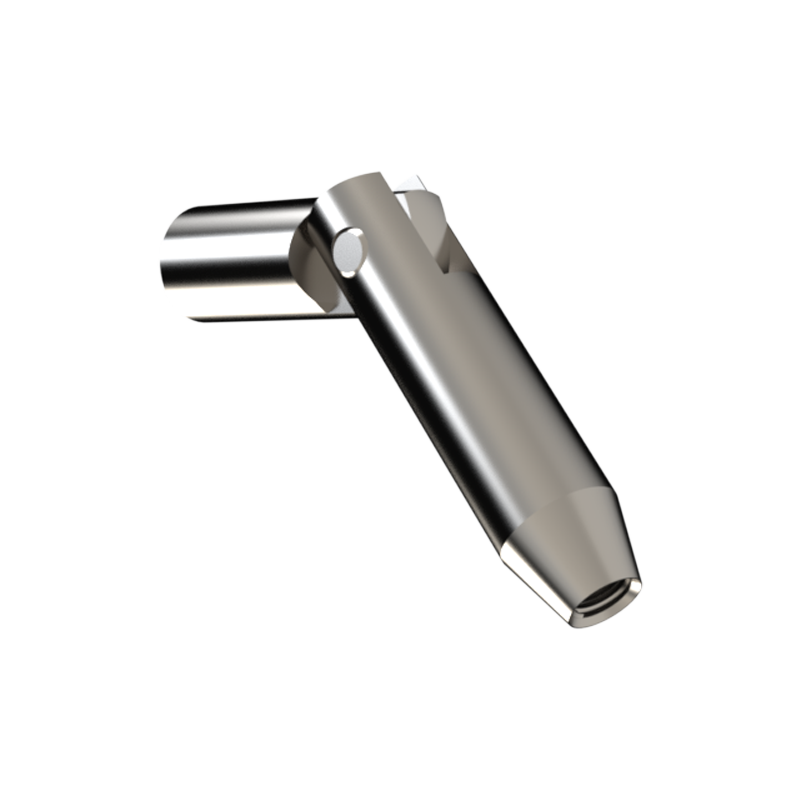

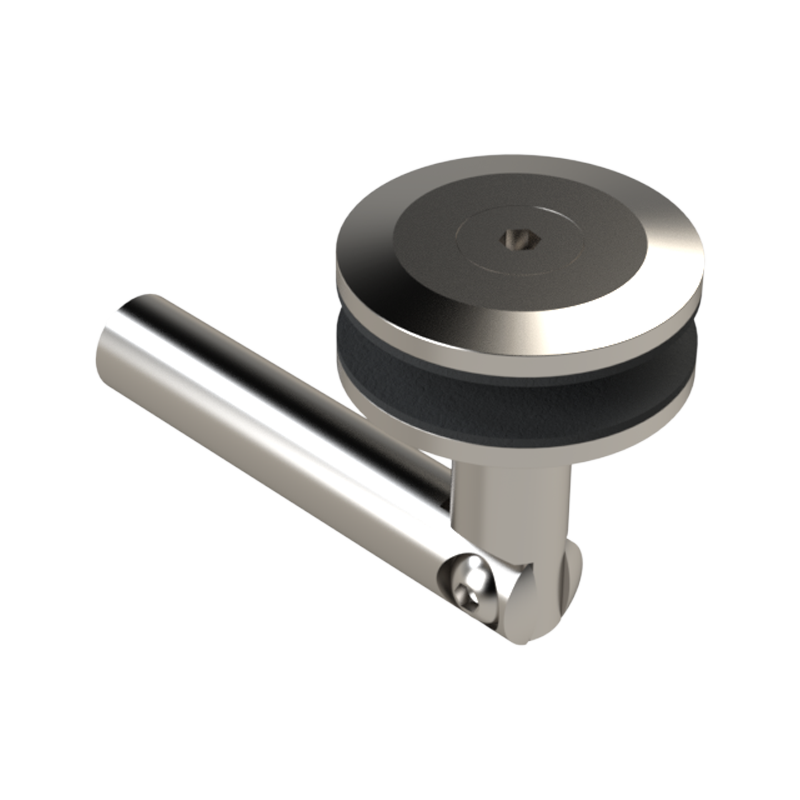

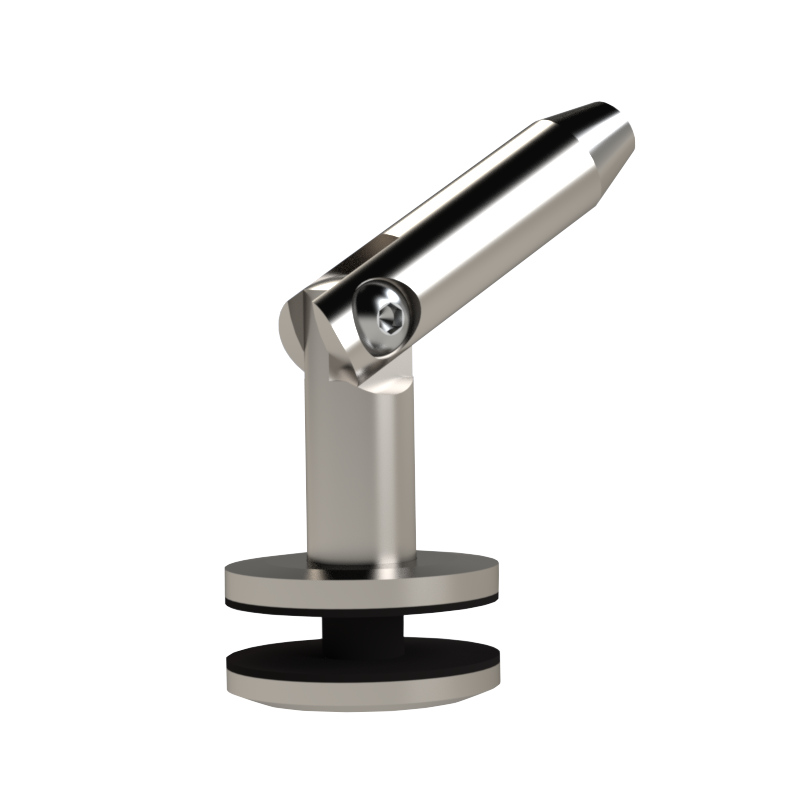

- Rotule pojedyncze: ściana–szkło IF.100T1.0, pręt–szkło IF.100T2, ściana–pręt IF.100T3.0

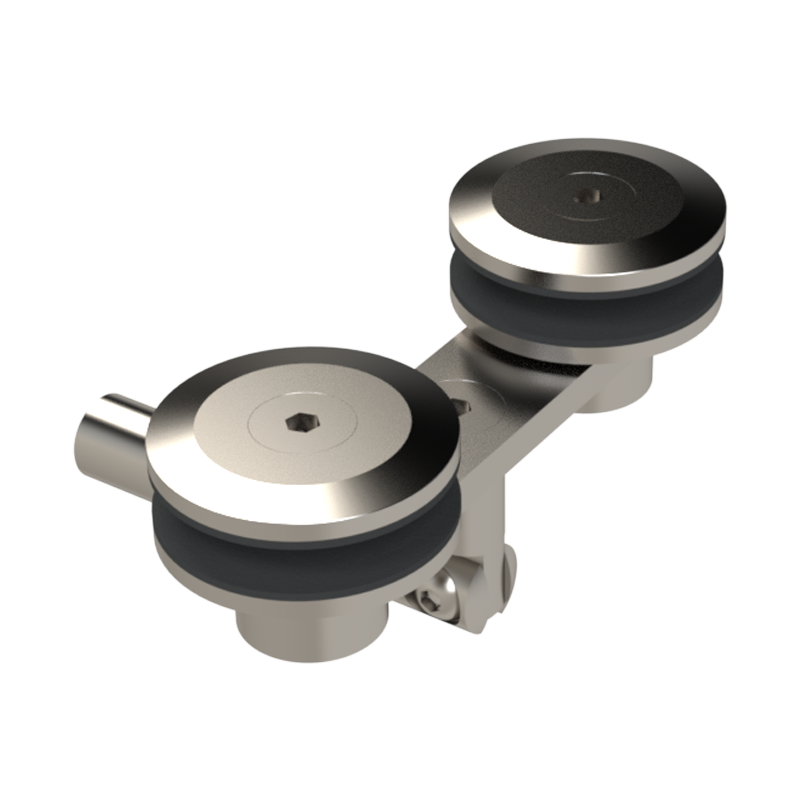

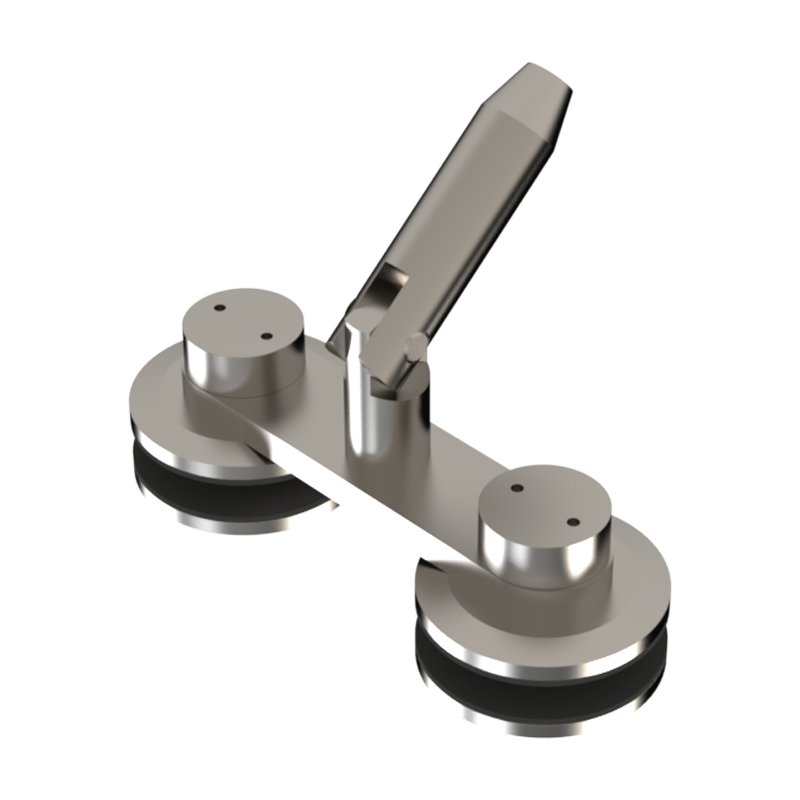

- Rotule podwójne do daszków wielotaflowych: IF.100T4.0, IF.100T5, IF.100T6.0, IF.100T7 (rozstaw 100 lub 200 mm)
- Rozety: ⌀58 mm z tuleją dystansową ⌀20 mm (dystans 20–80 mm), ⌀45 mm oraz eliptyczna

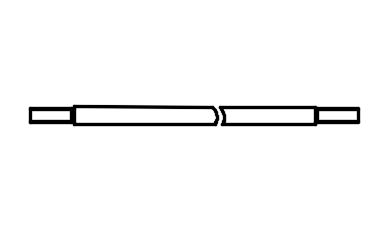

- Cięgna: ⌀10 mm do 3000 mm (IF.KPP) oraz regulowane ⌀16 mm, 800–1500 mm (IF.KPR) — produkowane na wymiar

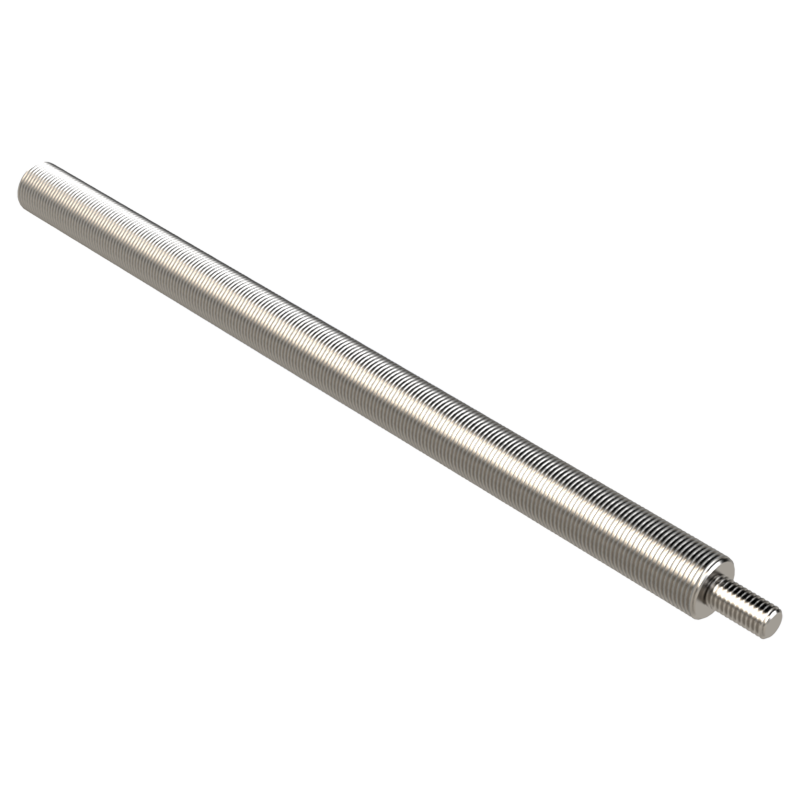

- Kotwy IF.KTW 270, 330 i 450 mm — do montażu przez warstwę ocieplenia 100, 150 i 200 mm

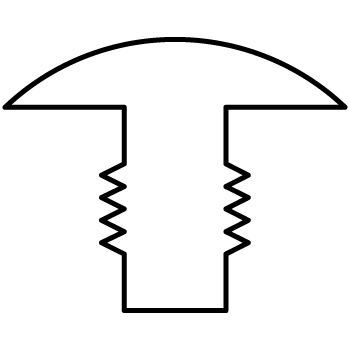

- przedłużenia mocowań PK4O i uszczelka międzyszybowa IF.DD
Daszek szklany na wspornikach
Gotowe wsporniki daszka ze stali S235 ocynkowanej, malowane na RAL 9005, 7016 lub 9016, ze zintegrowanymi mocowaniami punktowymi ⌀50 mm — pojedynczymi lub podwójnymi (rozstaw 160 lub 300 mm).
- IF.WSP.S i IF.WSP.M.954 — tafla o wysięgu do 1100 mm
- IF.WSP.M.1104 — tafla o wysięgu do 1300 mm
- IF.WSP.L.1404 — tafla o wysięgu do 1600 mm
- szkło 10,4–21,4 mm
Główne cechy
- kompletne okucia do daszków szklanych cięgnowych i wspornikowych
- daszki jedno- i wielotaflowe nad wejście, drzwi, balkon lub witrynę
- stal nierdzewna AISI 304 — odporna na warunki zewnętrzne
- montaż na elewacji ocieplonej dzięki kotwom IF.KTW

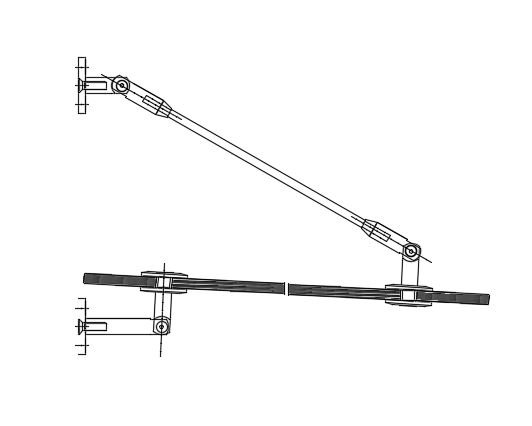

- rysunki złożeniowe i karty katalogowe z otworowaniem szkła do pobrania
Parametry techniczne
- materiał: stal nierdzewna AISI 304 (okucia cięgnowe), stal S235 ocynkowana malowana (wsporniki)
- grubość szkła: 10–21,52 mm
- wysięg tafli na wspornikach: do 1600 mm
- cięgna: ⌀10 mm (do 3000 mm), ⌀16 mm regulowane (800–1500 mm)
Wymiary w kartach katalogowych służą do otworowania szkła. Maksymalną formatkę tafli należy potwierdzić obliczeniami statycznymi dla konkretnego projektu.
