Informacje ogólne

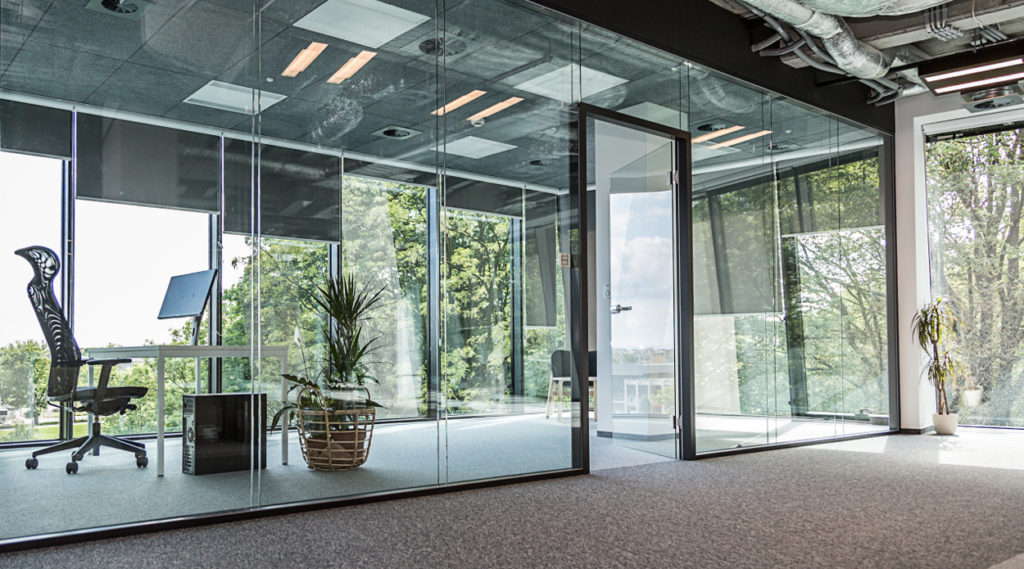

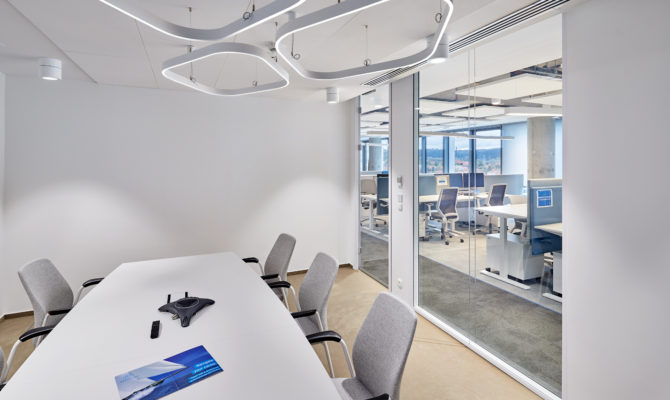

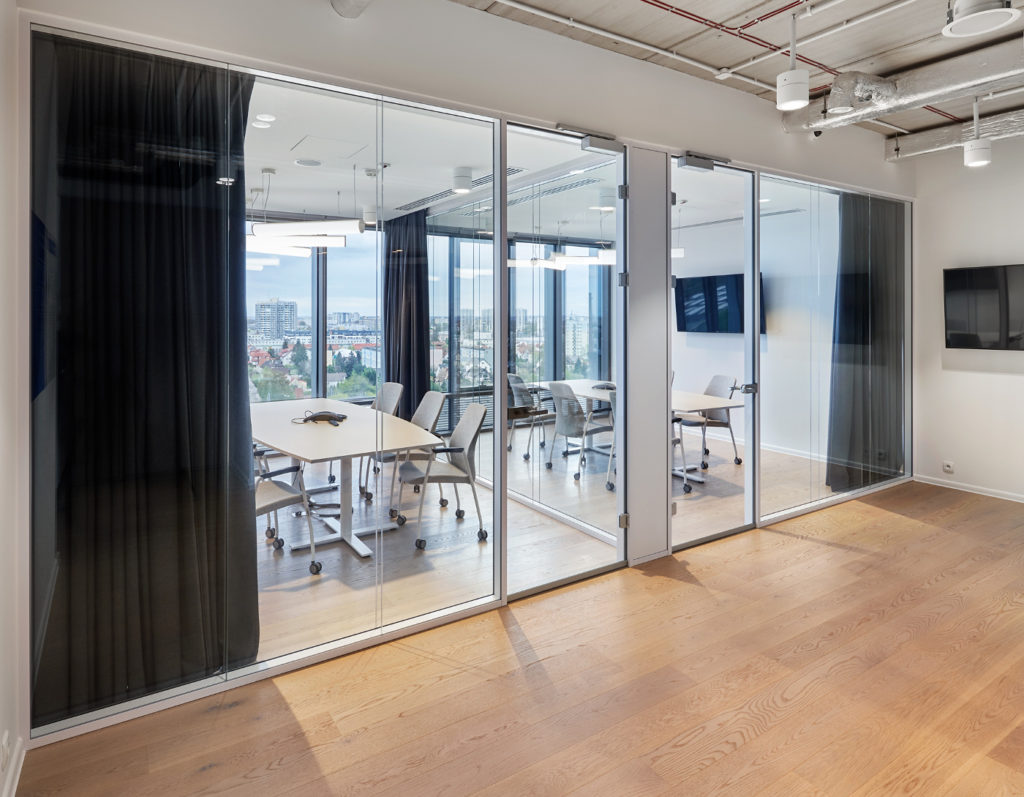

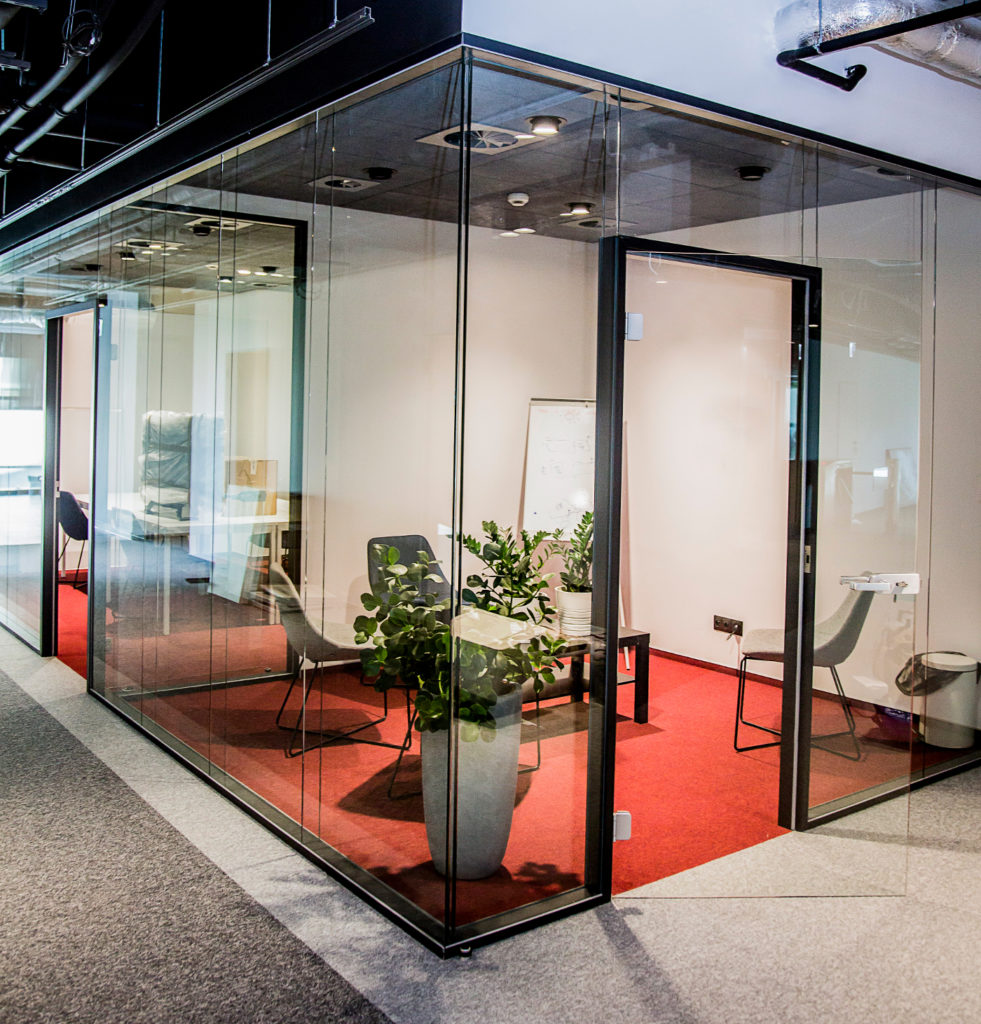

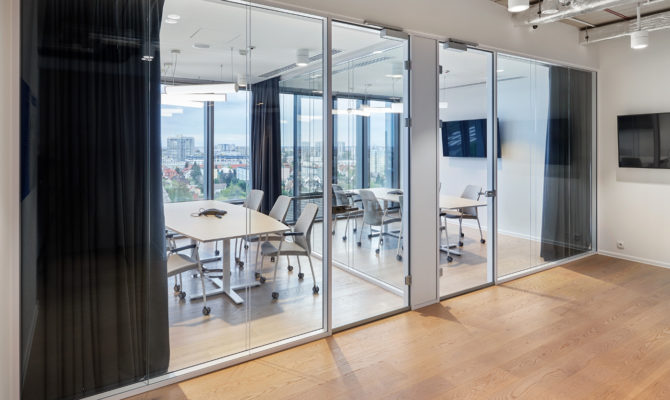

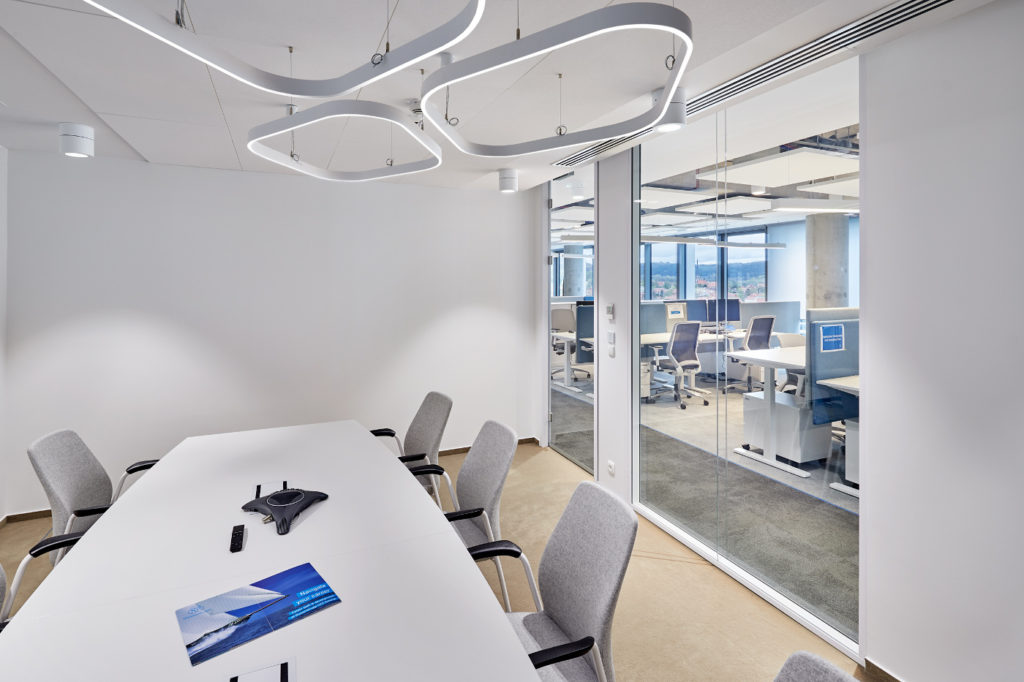

Dwuszybowy system do pomieszczeń, które wymagają najlepszego wyciszenia: sal zarządu, gabinetów, sal konferencyjnych, pomieszczeń do rozmów poufnych.

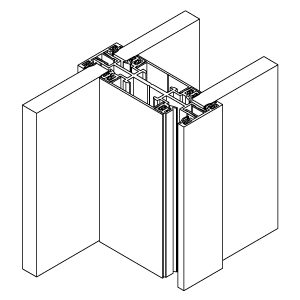

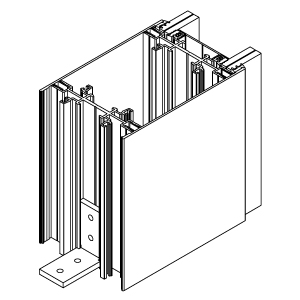

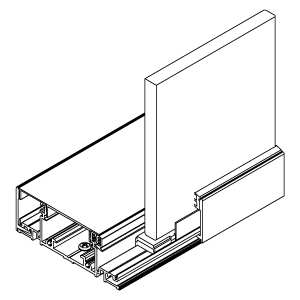

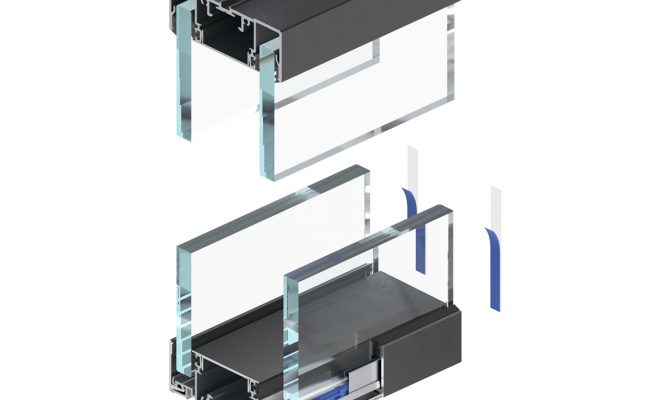

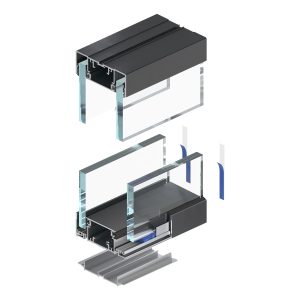

Podwójne szklenie daje izolacyjność akustyczną do RW 56 dB (wariant endoGrid). Profil montażowy ma 35 mm wysokości i jest spójny z pozostałymi systemami GSW Office.

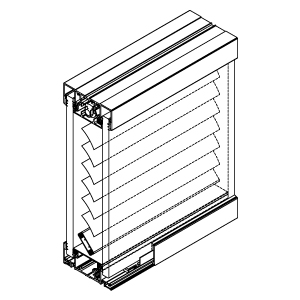

Przestrzeń międzyszybowa pozwala zamontować żaluzje. Szprosy mogą być wewnętrzne (endo) albo zewnętrzne (egzo).
Warianty:
- Vision – przeszklenie bez podziałów,

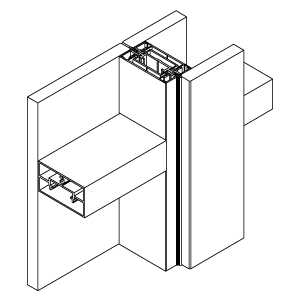

- endoLight i endoFin – szprosy w przestrzeni międzyszybowej,
- endoGrid – szprosy wewnętrzne,
- egzoGrid – szprosy zewnętrzne.
System ma oznakowanie CE na podstawie ETA-17/1050.
Główne cechy:

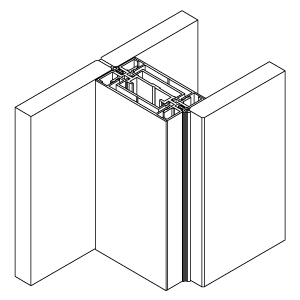

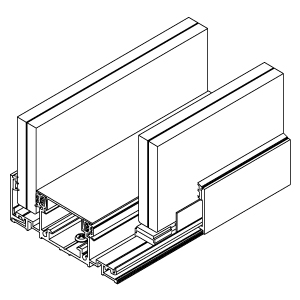

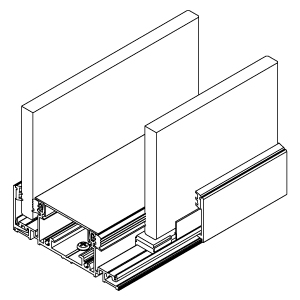

- dwa szkła, profil montażowy 35 mm
- RW do 56 dB
- wysokość do 4000 mm (warianty ze szprosami)
- możliwość montażu żaluzji międzyszybowych
- oznakowanie CE, ETA-17/1050

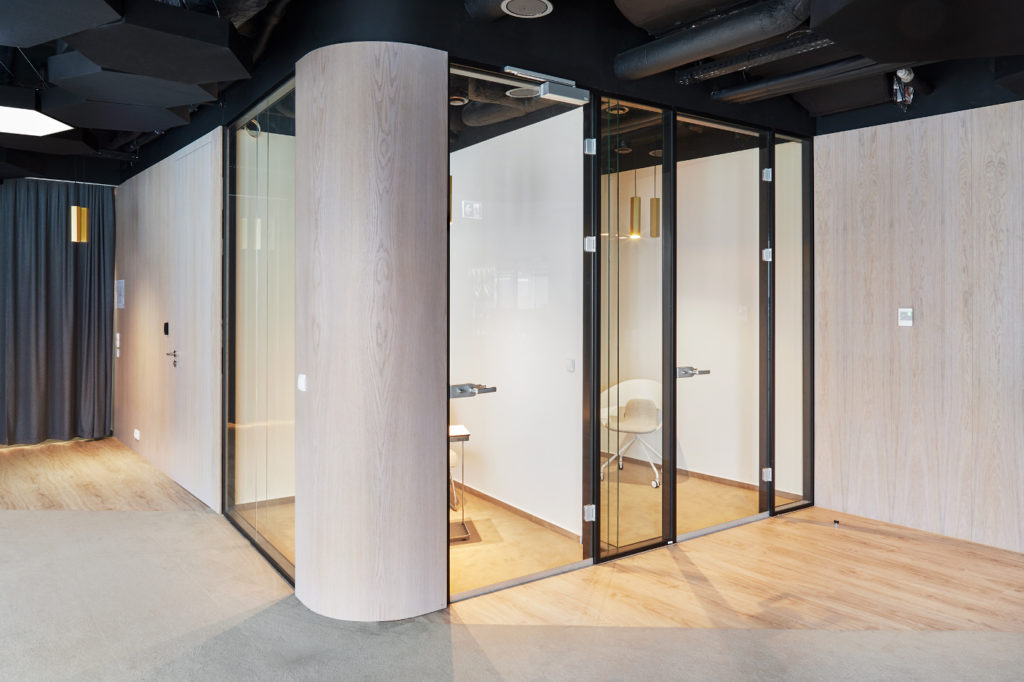

- opcje: ściany gięte, szkło ornamentowe, Lumoo, SONTE
Specyfikacja produktu:
| Parametr | Vision | endoLight | endoFin | endoGrid | egzoGrid |
| Kategoria użytkowania | IV | IV | IV | IV | IV |
| Kategorie pomieszczeń | A–D | A–D | A–D | A–D | A–D |
| Rodzaj szkła | ESG 10, 12; VSG 55.X, 66.X, 88.2, 106.X | ESG 12; VSG 66.2 | ESG 12; VSG 66.2 | ESG 10, 12; VSG 66.X, 88.2 | ESG 10, 12; VSG 44.X, 55.X, 66.X |
| Wysokość max | 3400 mm | 4000 mm | 4000 mm | 4000 mm | 4000 mm |
| RW / RA1 | 41–52 / 39–50 dB | 47–52 / 44–50 dB | 48–52 / 47–50 dB | 49–56 / 46–54 dB | 47–53 / 44–52 dB |
| Obciążenie liniowe | do 0,81 kN/m | do 1,33 kN/m | do 1,39 kN/m | do 0,89 kN/m | do 0,92 kN/m |
| Dokument odniesienia | ETA-17/1050 | ETA-17/1050 | ETA-17/1050 | ETA-17/1050 | ETA-17/1050 |
Kolory profili:
.01 srebrna anoda · .05 inox · .07 czarna anoda · .09 RAL 9005 struktura · inne kolory RAL i anody na zamówienie.
