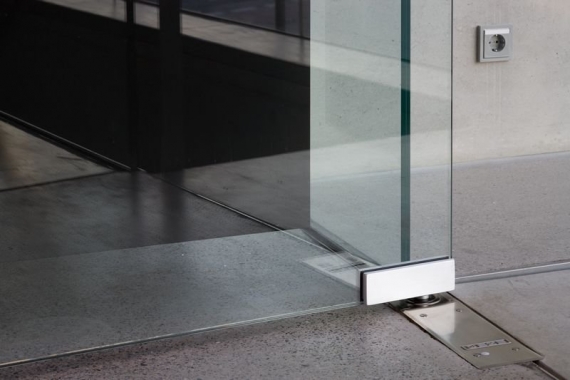

Informacje ogólne

Uniwersalny system okuć do drzwi i konstrukcji ze szkła. Modułowy charakter systemu umożliwia tworzenie ścianek z drzwiami o zróżnicowanej postaci zapewniając maksymalną przejrzystość konstrukcji. Produkt ten najczęściej stosowany jest w sektorze komercyjnym zarówno w zabudowie wewnętrznej jak również zewnętrznej. Prosty design zapewnia uniwersalność i kompatybilność z innymi produktami do szkła.



Główne cechy produktu:

  • Modułowy charakter systemu zapewniający wszechstronność zastosowań
  • Prosty i uniwersalny design
  • Kompatybilność z innymi produktami do szkła



Specyfikacja produktu:

  • Waga skrzydła do 100 kg
  • Szerokość skrzydła do 1.000 mm
  • Do skrzydeł ze szkła ESG 8 (dodatkowe przekładki), 10, 12 mm
  • Okucia testowane zgodnie z DIN EN 1154 na 500.000 cykli zamykania
  • Aluminium srebrna anoda i stal nierdzewna szczotkowana lub polerowana
  • Do zabudowy wewnętrznej i zewnętrznej (odporność na korozję zgodnie z DIN EN 1670)
  • Okucia współpracujące z samozamykaczem podłogowym

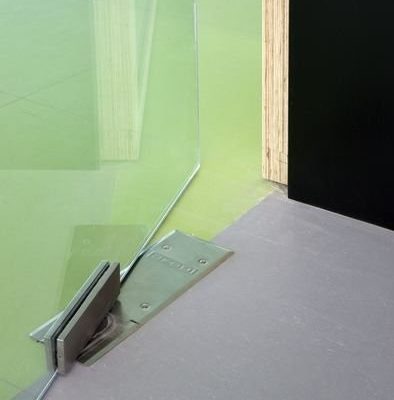

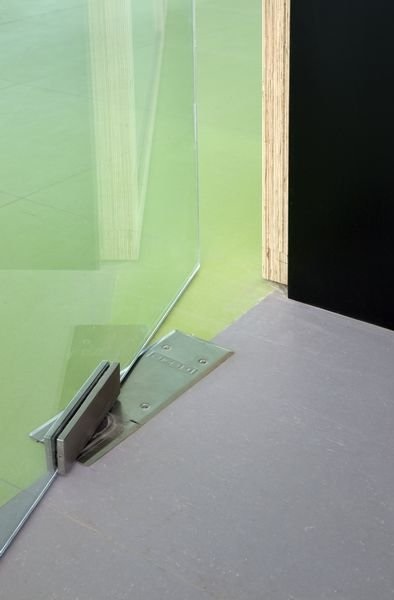

Zawiasy:
Opis
Numer ID
Pliki do pobrania

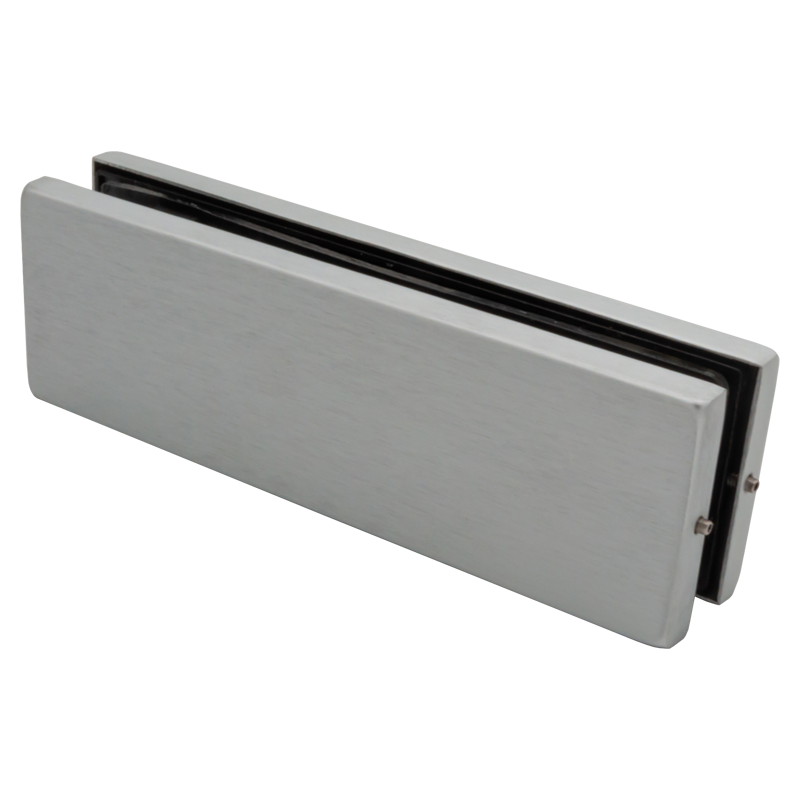

Patch Fittings PT 10 zawias dolny waga skrzydła max 100 kg
IF.500
Patch Fittings PT 11
łożysko obrotowe dolne
waga skrzydła max 150 kg
IF.502B
Patch Fittings PT 11.1
łożysko obrotowe dolne
waga skrzydła max 80 kg
143493
Patch Fittings PT 20
zawias górny
waga skrzydła max 100 kg
IF.501
Patch Fittings PT 20.1
łożysko kulkowe zawiasu górnego
waga skrzydła max 100 kg
IF.501B
Patch Fittings PT 24
Trzpień obrotowy z blachą montażową
IF.502
Patch Fittings PT 30
mocowanie naświetla z osią obrotu
IF.511
Patch Fittings PT 40
łącznik naświetli z osią obrotu
IF.508
Patch Fittings PT 41
łącznik naświetli z osią obrotu
z mocowaniem żebra
IF.565
IF.505
zawias szkło-mur przymykowy waga skrzydła max 45 kg
IF.505
IF.507
zawias szkło-szkło przymykowy
waga skrzydła max 45 kg
IF.507
Patch Fittings AT 10
zawias dolny z przesuniętą osią
waga skrzydła max 100 kg
IF.AT10
Patch Fittings AT 20
zawias górny z przesuniętą osią
waga skrzydła max 100 kg
IF.AT20
Patch Fittings AT 30
mocowanie naświetla z przesuniętą osią obrotu
IF.AT30
Patch Fittings AT 40
łącznik naświetli z przesuniętą osią obrotu
IF.AT40
Łączniki:
Opis
Numer ID
Pliki do pobrania
Patch Fittings PT 63
okucie mocujące naświetle i przyświetle
IF.509
Patch Fittings PT 63.1
okucie mocujące naświetle i przyświetle
z odbojem
IF.510
Patch Fittings PT 70
łącznik dwóch paneli
IF.582
Patch Fittings 70.1
łącznik naświetla z odbojnikami
IF.581
Patch Fittings PT 80
łącznik poczwórny
IF.584
Patch Fittings PT 90
okucie mocujące naświetle do ściany
IF.528
Patch Fittings PT 84
łącznik dwóch paneli
IF.585
Zamki:
Opis
Numer ID
Pliki do pobrania
Patch Fittings PL 50
zamek narożny
rygiel okrągły (RD) / prostokątny (FL)
IF.514
Patch Fittings PL 55
zamek kwadratowy
rygiel okrągły
IF.522
Patch Fittings GK 55
przeciwkasetka do zamka PL 55
IF.523
Patch Fittings US 529
zamek centralny z gałką
IF. 529
Patch Fittings GK 539 przeciwkaseta do zamka US 529
IF.539
Wkładka cylindryczna,
symetryczna 30/30
IF.SX30.30
Tuleja podłogowa
pod rygiel okrągły
z osłoną przeciwkurzową
IF.515
Zamek prostokątny UV z klamką z tyłu
IF.230
Zamek prostokątny UV/FWD z klamką z przodu
IF.240
Zamek prostokątny PZ z klamką z tyłu,
na wkładkę (nie zawiera)
IF.210
Przeciwkaseta mała
do zamków prostokątnych
IF.417
Przeciwkaseta prostokątna
IF.427
Zamek zaokrąglony UV
z klamką z tyłu
IF.330
Zamek zaokrąglony UV/FWD,
z klamką z przodu
IF.340
Zamek zaokrąglony PZ z klamką z tyłu,
na wkładkę (nie zawiera)
IF.310
Przeciwkaseta mała do zamków półokrągłych
IF.517
Przeciwkaseta do zamków półokrągłych
IF.527
Klamki:
Opis
Numer ID
Pliki do pobrania
Klamka typu C,
o przekroju okrągłym,
w komplecie trzpień kwadratowy 8 mm
IF.750
Klamka typu L,
o przekroju okrągłym,
w komplecie trzpień kwadratowy 8 mm
IF.760
Klamka typu L,
o przekroju półokrągłym,
w komplecie trzpień kwadratowy 8 mm.
IF.770
Akcesoria:
Opis
Numer ID
Pliki do pobrania

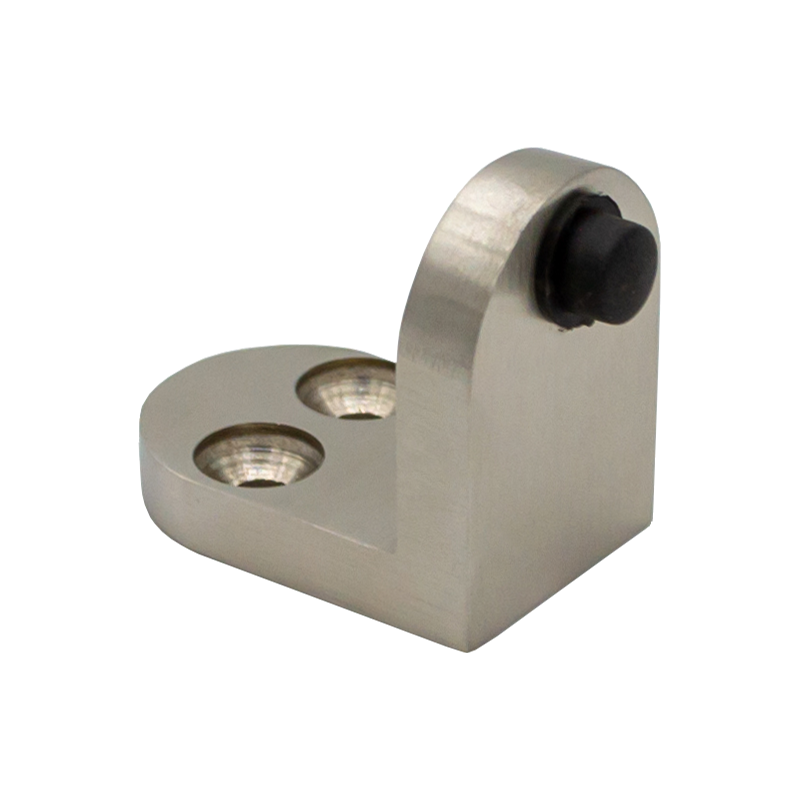

Blacha zaczepowa
IF.554

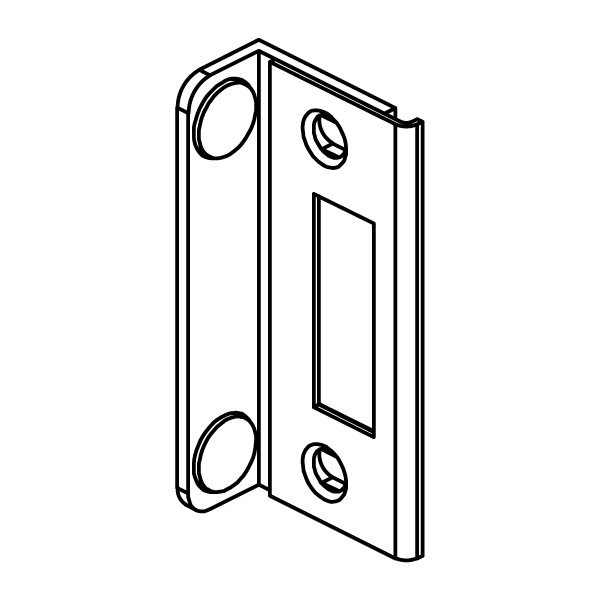

Blacha zaczepowa,
montaż do ościeżnicy
IF.554.2
Wkładka cylindryczna,
asymetryczna 21/27
IF.SX21.27
Wkładka cylindryczna asymetryczna,
z gałką po stronie krótkiej
IF.SX27.18.MOT
Wkładka cylindryczna asymetryczna,
z gałką po stronie długiej
IF.SX18.27.MOT
