Informacje ogólne

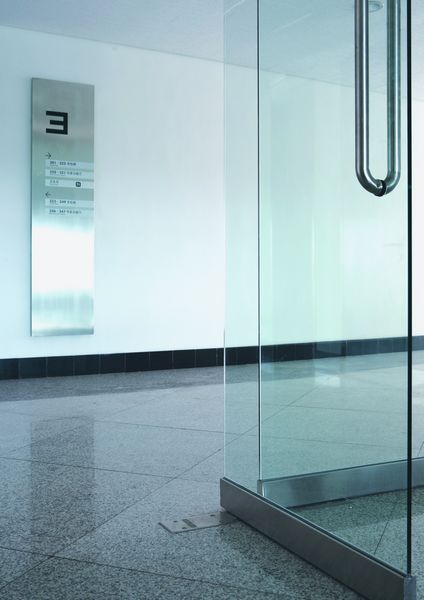

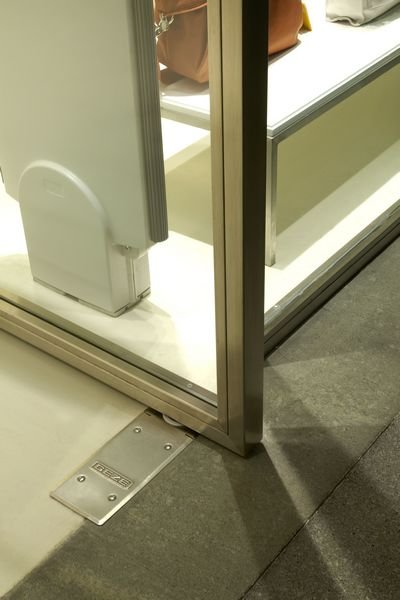

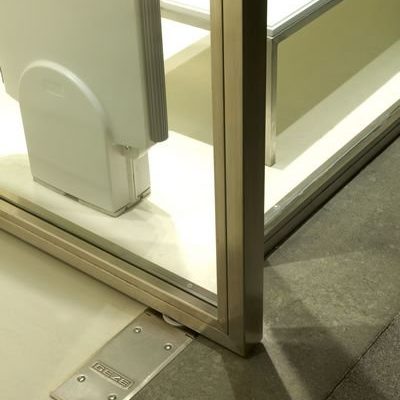

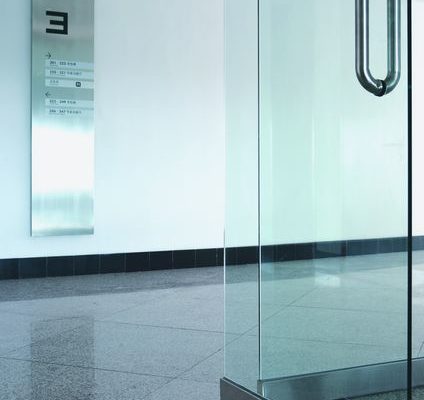

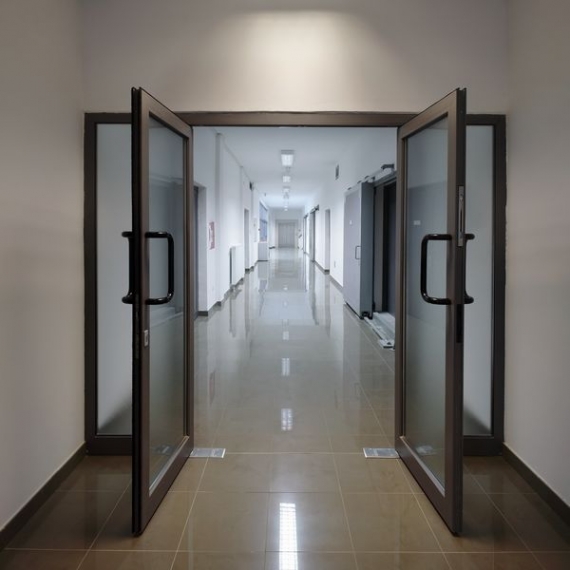

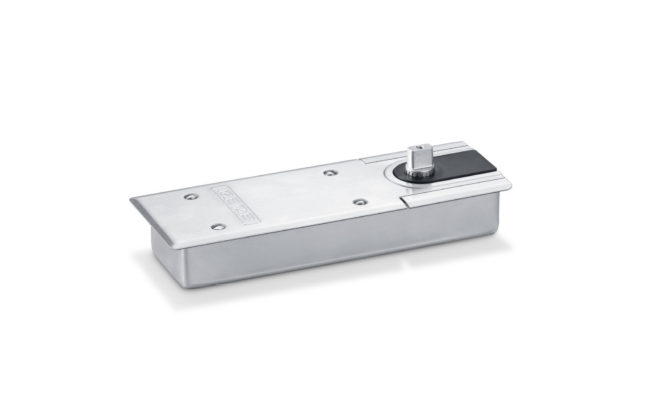

Samozamykacze podłogowe TS 500 NV i TS 500 N są przeznaczone głównie do drzwi wahadłowych. Niewidoczne, ale w pełni funkcjonalne, są doskonałym rozwiązaniem dla drzwi całoszklanych umieszczonych w przejściach w eleganckich sklepach czy centrach handlowych. Samozamykacze podłogowe dają architektom możliwość swobodnego kształtowania wystroju pomieszczeń, zwłaszcza drzwi szklanych bez konieczności stosowania widocznych mechanizmów psujących estetykę konstrukcji.

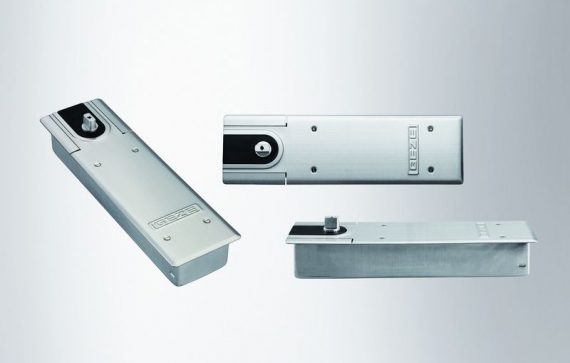

Bardzo mała wysokość wynosząca tylko 42mm jest innowacyjnym rozwiązaniem korzystnym zarówno przy nowych instalacjach jak i jako zamiennik istniejących urządzeń.



Główne cechy produktu

  • Stałe tłumienie otwierania
  • Regulowana prędkość zamykania i faza dobicia
  • Kompatybilność z okuciami do szkła GEZE

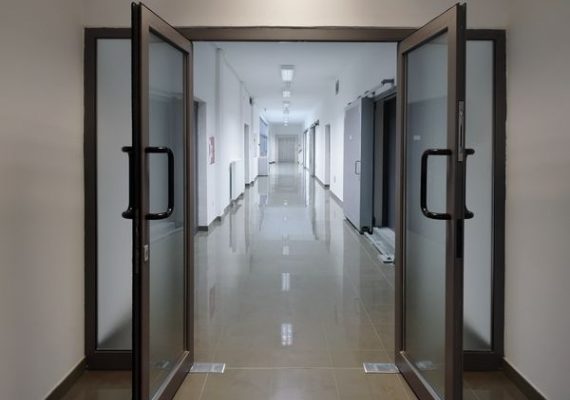

  • Do drzwi wahadłowych i przymykowych
  • Elementy regulacyjne dostępne od góry

Specyfikacja samozamykacza TS 500 N:

  • Stała siła zamykania EN3
  • Waga skrzydła do 100 kg
  • Szerokość skrzydła do 950 mm

Specyfikacja samozamykacza TS 500 NV:

  • Regulowana bezstopniowo siła zamykania EN1-4
  • Waga skrzydła do 150 kg
  • Szerokość skrzydła do 1.100 mm
Rysunki:
Opis
Numer ID
Pliki do pobrania
GEZE TS 500 N/NV

waga max 100/150 kg

21114-9-0900
GEZE TS 500 N/NV

drzwi drewniane
waga max 100/150 kg

21101-0-429
GEZE TS 500 N/NV

drzwi aluminiowe
waga max 100/150 kg

21101-0-430

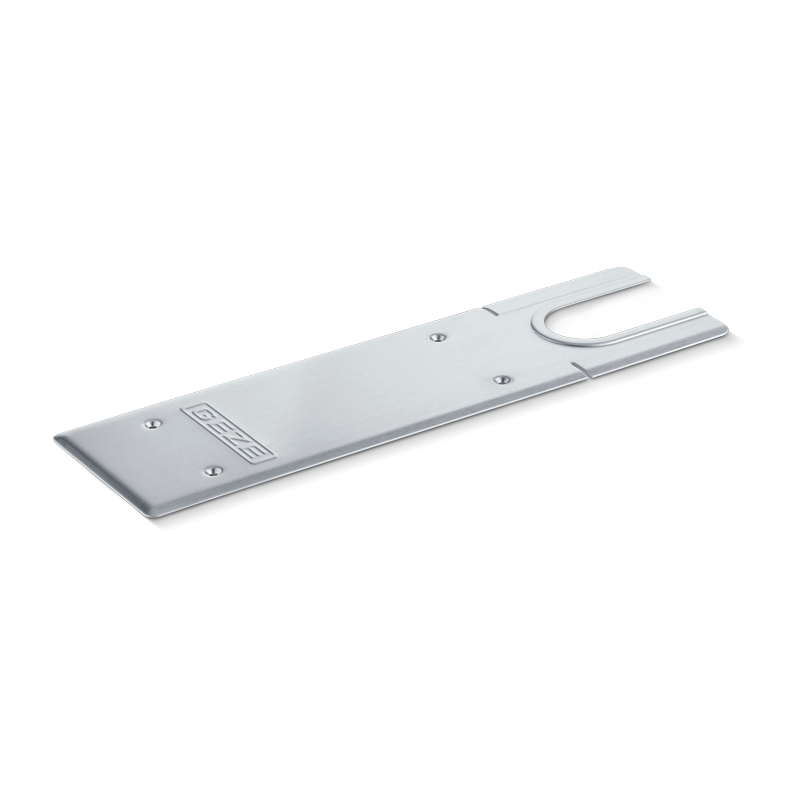

pokrywa uniwersalna

do TS 500 N/TS 500 NV

102127
Akcesoria:
Opis
Numer ID
Pliki do pobrania
GEZE TS 500/550

zawias wahadłowy górny
model B/C

20201-0-1
Instrukcje:
Opis
Numer ID
Pliki do pobrania
GEZE TS 500 N/NV

instrukcja montażu

GEZE TS 500/550

instrukcja montażu pokrywy
